ANTENAS





Dipolo para 80 m., cable H-1000



Dipolo para 40 m., cable H-1000



HI-GAIN TH3 MK3 20-15-10 m, 3 elementos.

Preamplificador 28 MHz, +20 dB, 0’8 dB s/n.

Cable Aircom-Plus.



Antena  yagi 6m, 6 elementos auto construida.

Preamplificador 50 MHz, +20 dB, 0’8 dB s/n.

Cable Aircom-Plus.



Antenas 2 metros, 4 x 17 elementos Cushcraft 2M17.

Preamplificador 144 MHz, +24 dB, 0’45 dB s/n.

Cable Andrew Heliax 7/8, 50 Ohm.



Antenas 70 cm., 2 x 21 elementos Tonna.

Preamplificador 432 MHz., +18 dB, 0’5 dB s/n.

Cable Aircom- Plus.

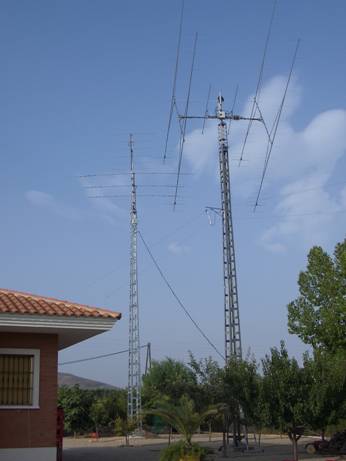

Todo el grupo de antenas está instalado en las dos torres auto soportadas de 15 m de altura sobre el terreno (de las de alta tensión) que se aprecian en las fotografías.



Ambas torres están introducidas por su base en el terreno, en sendos hoyos de 120 cm. x 120 cm. de lado y 200 cm. de profundidad cada uno y rellenos de hormigón.



Para la puesta a tierra de la torre, se han clavado en el fondo de cada hoyo tres piquetas de 2 m. y conectadas eléctricamente a la torre mediante cable de cobre de 35 mm².

En el extremo superior de cada torre, se ha instalado una PUNTERA de sección cuadrada, auto construida de 30 cm. de lado por 135 cm. de alta. En ellas se han colocado dos cojinetes de 50 mm. f para alojar un tubo de 50 mm. f, y 4 mm. de pared en acero inoxidable, este tubo está acoplado al rotor para efectuar el giro en azimut de las antenas.



El mástil se ha conectado eléctricamente a la torre para descargar las corrientes estáticas ya que los cojinetes no ofrecen una buena conexión eléctrica. La conexión, se ha hecho con abrazadera al mástil y tornillo soldado a la puntera con cable flexible de 20 mm²   y terminales soldados en los extremos.



En la primera torre, se han instalado cuatro antenas enfasadas Cushcraft 2M17 para la banda de 2 metros, dentro de ellas hay dos antenas Tonna de 21 elem. enfasadas para la banda de 70 centímetros. Todas se controlan mediante rotor de azimut y elevación.

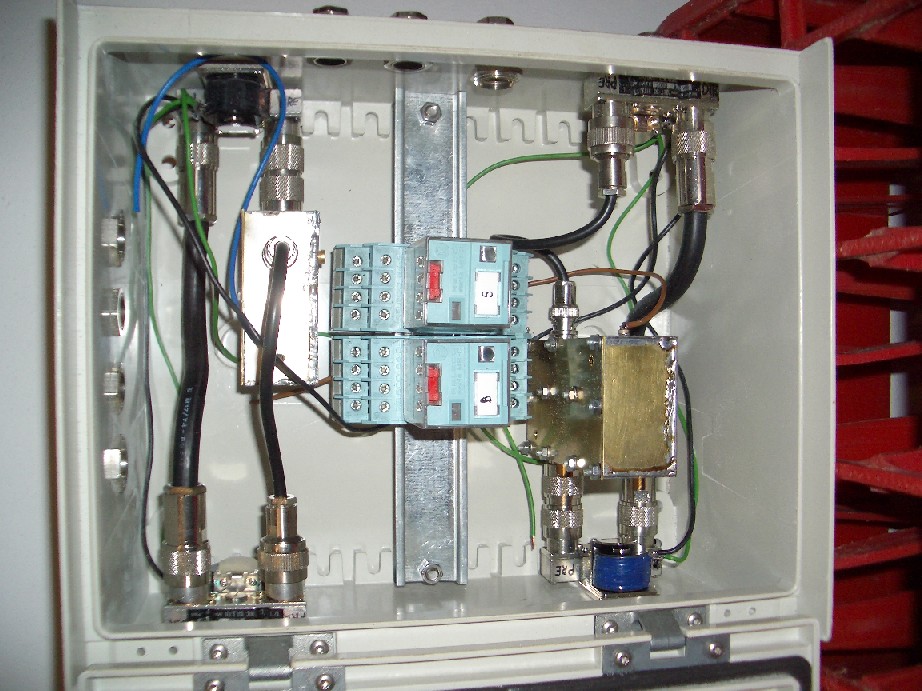

En la CAJA ESTANCA  a la humedad, que hay en el centro de las antenas, están los preamplificadores de 144 MHz. y 432 MHz. Además de los relés de control de giro del rotor de elevación.



En este ENLACE MONTAJE ANTENAS EME.  se hace una descripción completa de la construcción y montaje del rotor de elevación y las antenas para rebote lunar.



Las antenas para las bandas de 80 y 40 metros, son dos dipolos independientes cada uno con su balun relación 1:1. Estas antenas se ven sujetas del balun  a 12 m de altura en la primera torre. Cada extremo de los dipolos está sujeto a un mástil de 50 mm. f y 7 m de altura.

En la segunda torre, al fondo en la fotografía, hay una antena yagi para las bandas de 20–15-10 metros con 3 elementos marca HI-GAIN TH3MK3, con preamplificador de antena solo para la banda de 10 m, conmutado con relés coaxiales.



Encima a 2’5 m, está la antena yagi para la banda de 6 m, con 6 elementos auto construida y con preamplificador conmutado con relés coaxiales.



Las líneas de bajada, están hechas con coaxial Aircom-Plus, puesto que la distancia hasta los equipos es de 40 m.

  Todas las antenas de las bandas de HF, se seleccionan desde el cuarto de radio mediante conmutador de antena Ameritron RCS-8V situado en la primera torre, de donde sale un coaxial Aircom-Plus hasta el cuarto de radio.



Todos los cables coaxiales y de control, llegan desde la base de la torre primera al cuarto de radio situado en el sótano de la vivienda por tubo de PVC de 120 mm. f , enterrado a 60 cm. de profundidad.



La toma de tierra exclusiva para los equipos se ha hecho con 30 m de cable de cobre de 35 mm² enterrado a lo largo de  una zanja de 80 cm. de profundidad y 4 picas de 100 cm. a lo largo de la zanja conectadas al cable. Este entra en el cuarto de radio atravesando la pared del sótano a la altura de los equipos.
